Designvorlagen

Wir möchten die Anwendung des Designsystems erleichtern

Sie müssen die auf dieser Website gezeigten Bilder nicht mühsam nachbauen. Auf Wunsch erteilen wir Zugriff auf zahlreiche Screens, die viele denkbaren Fahrtereignisse abdecken.

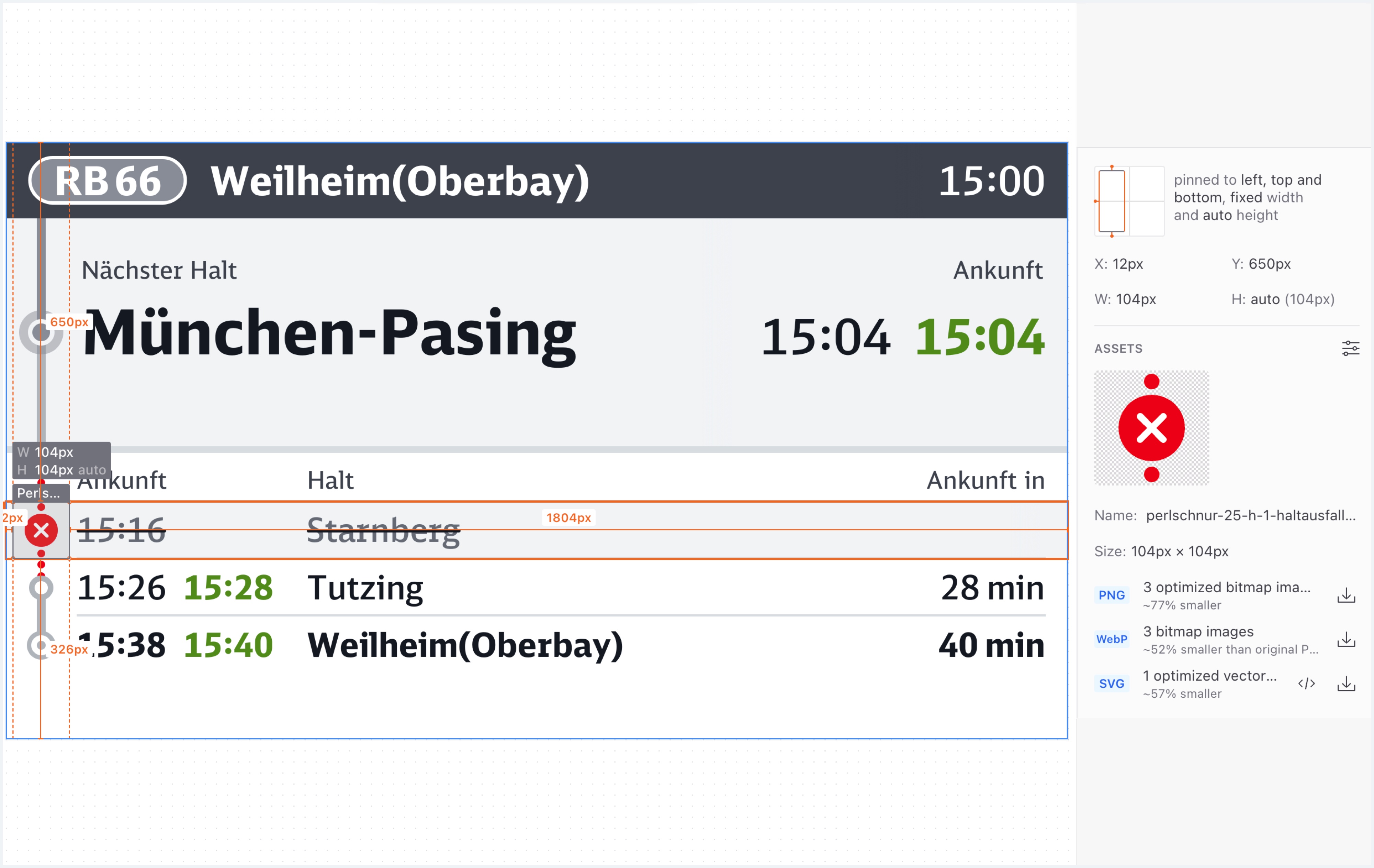

Der Zugriff erfolgt mittels eines webbasierten Übergabetool. Dieses Tool ermöglicht es den Entwickler:innen, die dargestellten Beispiele nicht nur als Bilder herunterzuladen, sondern auch die Bemaßung und Farbcodes einzelner Elemente auszulesen, um den Inhalt präzise nachzubauen. Darüber hinaus können gesamte Assets, wie Piktogramme und Schrifttypen, direkt aus dem Tool heruntergeladen werden, um eine möglichst genaue Umsetzung der Gestaltung sicherzustellen.

  von 1

Zugriff erhalten

Derzeit arbeiten wir noch an einer Lösung die Designvorlagen direkt über diese Website zu Verfügung zu stellen. Solange dies noch nicht möglich ist, kontaktieren sie uns bitte. Wir schalten Sie dann gerne auf das Designhandoff-Tool (derzeit "zeplin") frei.

Aktuell sind dort folgende Ordner verfügbar:

• WEB | FGI Basis | 25H1:  Enthält 16:9 Basis-Screens (1920 x 1080 Pixel) für FGI mit Echtzeitdatenversorgung
• WEB | FGI Basis | Rückfallebene | 25H1: Enthält 16:9 Basis-Screens (1920 x 1080 Pixel) für FGI bei Ausfall der Echtzeitdatenversorgung
• WEB | Erweiterungen VDV 713-3-1 | 25H2: Baut auf zuvor erwähnten Ordnern auf und enthält weitere, in der VDV-Schrift 713-3-1 abgebildete Screens
• WEB | FGI BUS | 32:9 | 25H1: Enthält 32:9 Screens mit Zielauflösung 3840 x 1080 Pixel (2 x Full-HD 16:9) entweder als Splitscreen oder physisch getrennte Monitore
• WEB | FGI Ultrawide Set | 32:9 | 25H1: Enthält ein (fachlich nicht vollständiges) 32:9 Screenset mit einer Auflösung 5120 x 1440 Pixeln optimiert auf 29 Zoll Monitor mit einer TSI Versalhöhe von 35 mm
• Verkehrsmittel Icons zur White-Label-Nutzung: Enthält ein Set aus Verkehrsmittelsymbolen (rund, eckig, eckig-abgerundet) angelehnt an die Standardproduktfarben der Deutschen Bahn und die Symbole der Wegeleitung der DB InfraGO als Alternative zu Regional verwendeten Symbolen (Hinweis: Es handelt sich hierbei nicht um VDV abgestimmte Symbole)

Diese Screens berücksichtigen überwiegend die im Bereich des Eisenbahnverkehrs zulassungsrelevante TSI-PRM. Sie berücksichtigen daher eine TSI-Versalhöhe von 35 mm. Bitte beachten Sie, dass zur Erfüllung der TSI-PRM auch eine andere Versalhöhe erforderlich sein kann bzw. je nach Monitorformat und Skalierung die 35 mm ggf. nicht erfüllt sind.

Die relevante Versalhöhe ist u.a. abhängig von dem Fahrzeuglayout und immer projektspezifisch zu ermitteln. Sehen Sie dazu auch unsere FAQ.

Bei Fahrzeugen ohne TSI Anforderungen können die Versalhöhen zugunsten einer besseren Lesbarkeit oder mehr Inhalten im Informationsbereich verringert werden.
